91精品国产乱码在线观看入_欧洲日韩av无线_字幕在线中文观看一区_国产精品无码无卡有毛在线播放_亚洲午夜在线一区二区三区_国色天香免费观看视频_成 人 亚洲 综合_亚洲高清三级少妇_27报视频十八禁_午夜精品黄色视频网站

歡迎訪問無錫隆傲電子有限公司官方網(wǎng)站
13912385401
您現(xiàn)在的位置:首頁 > 信息中心  > 公司新聞
鈦酸鋇陶瓷
時間:2022-06-25 閱讀:
     鈦酸鋇陶瓷是以鈦酸鋇(BaTiO3)或其固溶體為主晶相的陶瓷材料。主要原料為碳酸鋇和二氧化鈦。通常先在1200℃左右合成鈦酸鋇,再加改性氧化物,經(jīng)細磨,成型后在1400℃左右溫度下燒結(jié)而成。用作電容器介質(zhì)材料和制作多種壓電器件。

     鈦酸鋇陶瓷是以鈦酸鋇或其固溶體為主晶相的 陶瓷。具有ABO3鈣鈦礦型結(jié)構(gòu),是典 型的鐵電材料,分子式為BaTiO3。以 BaCO3、TiO2為主要原料預(yù)先合成后 經(jīng)1280~1400℃燒結(jié)而成?;蛞曰瘜W 法制備的高純超細鈦酸鋇粉料成型后 直接燒成。經(jīng)人工高壓極化具有壓電 性,其機電耦合系數(shù)(Kp) 0.36,品 質(zhì)因數(shù)(Qm) 300,壓電常數(shù)d31和d33分別達-80×10-12C/N和190× 10-12C/N,居里溫度120℃,用于制作 壓電器件。可通過添加移峰劑或壓峰 劑進行改性。利用強制還原法或施主 摻雜法可制備鈦酸鋇半導體陶瓷,用 于制造鐵電電容器、正溫度系數(shù) (PTC)熱敏元件、表面層電容器和各 種壓電器件。

鈦酸鋇陶瓷

     作為著名的鐵電和壓電材料,BaTIO3早在1942年就已經(jīng)為美、蘇學者所發(fā)現(xiàn),是迄今為止研究得最為透徹的物質(zhì)之一,而以現(xiàn)代人的眼光來看,BaTIO3基壓電陶瓷的優(yōu)異電性能和低污染性是其再次受到人們重視的重要因素,因此BaTIO3也是目前制備無鉛壓電陶瓷的重要候選材料。現(xiàn)階段對BaTIO3壓電陶瓷的研究主要集中在以BT為基的二元或多元陶瓷體系。

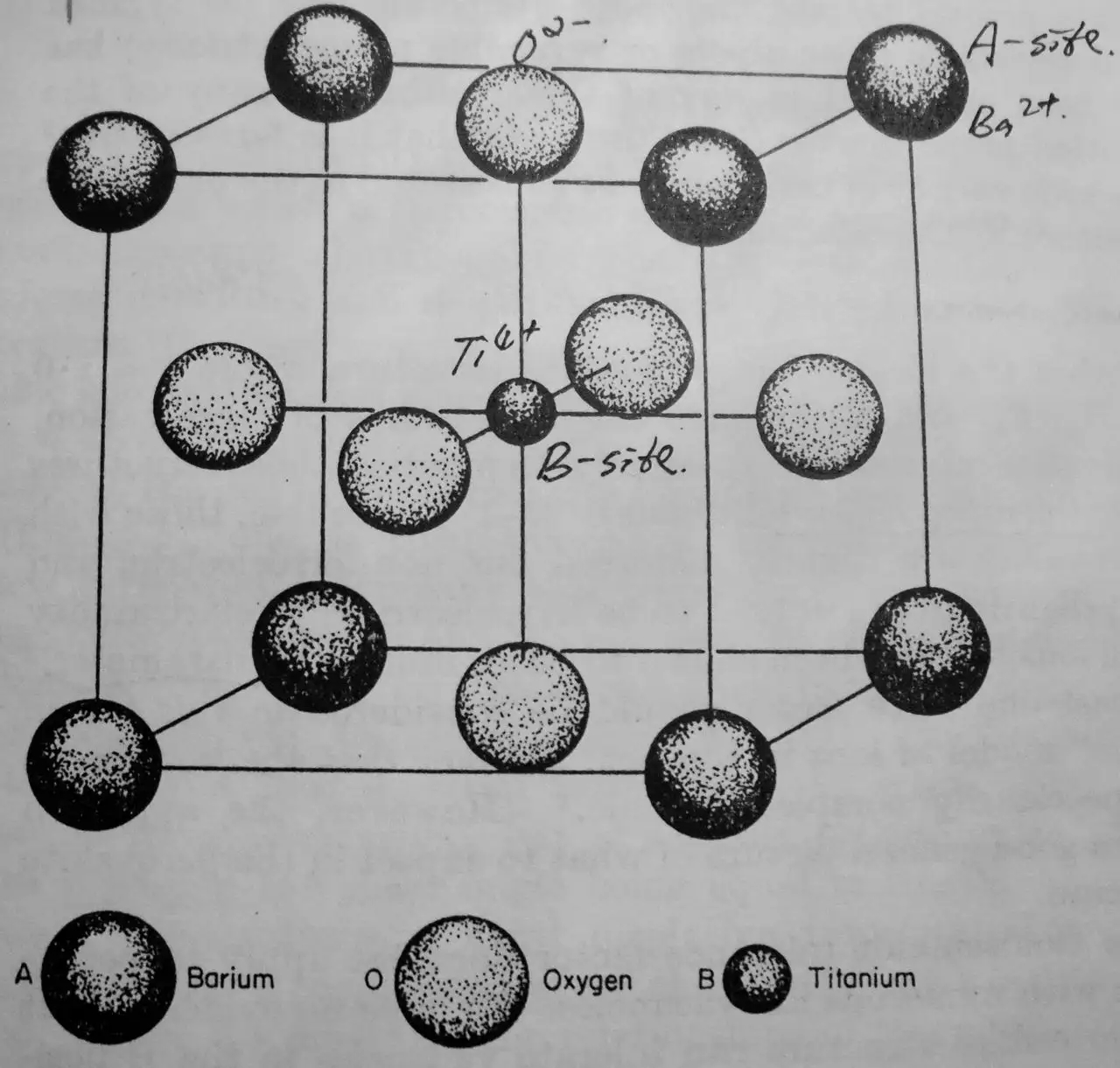

     BaTiO3屬于ABO3型鈣欽礦結(jié)構(gòu),隨著溫度的變化,BaTIO3經(jīng)歷以下的相變過程:立方順電相~120℃一四方相~5℃一正交相~一80℃一三方相。在室溫時,它有很強的壓電鐵電性,表現(xiàn)出較強的沿c軸自發(fā)極化的鐵電性,自發(fā)極化值為26×10-12 C/cm2。當溫度高于120℃時,BaTIO3晶體屬于立方晶系,壓電鐵電性能消失。

     BaTIO3陶瓷是研究與發(fā)展得相當成熟的無鉛壓電陶瓷材料,其具有高的介電常數(shù)、較大的機電藕合系數(shù)和壓電常數(shù),中等的機械品質(zhì)因數(shù)和較小的介電損耗。但其居里溫度較低(Tc=120℃),工作溫區(qū)狹窄,且在室溫附近存在相變,即BaTIO3陶瓷在5℃附近,要發(fā)生鐵電四方相(4mm)到鐵電正交相(Zmm)的轉(zhuǎn)變,使用不方便,不能用于大功率的換能器。同時該陶瓷壓電性能的溫度和時間穩(wěn)定性欠佳,燒結(jié)困難(燒結(jié)一般在1300℃一1350℃),難以通過摻雜改性大幅度提高其性能來滿足不同的需要
微信公眾號
