陶瓷電容的分類和特點
時間:2022-09-22
閱讀:

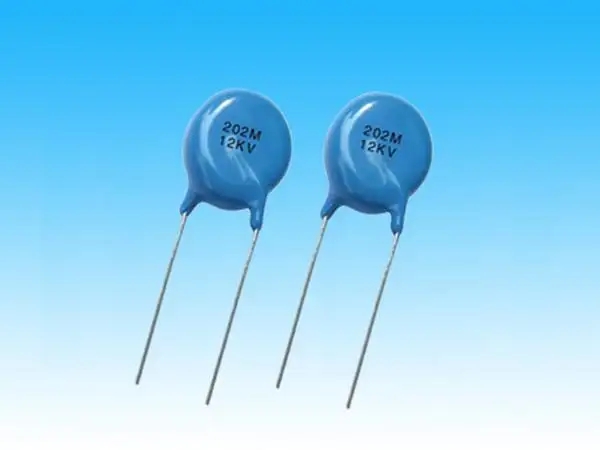

陶瓷電容器(ceramic capacitor;ceramic condenser )又稱為瓷介電容器或獨石電容器。很好理解,就是以高介電常數、低損耗的陶瓷材料為介質,在陶瓷基體兩面噴涂銀層,然后高溫燒成銀質薄膜作電極焊上引線,外表面涂上保護磁漆或者用環氧樹脂封裝而成;其容量大小由陶瓷片的面積和厚度因素決定。其耐壓由陶瓷厚度決定。它的外形以圓片式居多,也有管形、圓形等形狀。通常以藍色居多,其次黃色,褐色等。其特點是體積小、耐熱性好、損耗小、絕緣電阻高,容量小,適用于高頻電路。
陶瓷電容的種類:
1、按耐壓區分:高壓瓷介電容器(1KVDC以上)、低壓瓷介電容器(500VDC以下)。
2、按結構形式:圓片狀電容器、管狀電容器、矩形電容器、片狀電容器、穿心電容器等。
3、按照介質區分: I類瓷介電容、II類瓷介電容a : I 類瓷介電容:NP0,SL0,COG;b : II 類瓷介電容:X7R,X5R,Y5U,Y5V;
Y5P的溫度補償性能最好,全溫度范圍內的電容值變化范圍為±10%。Y5U對溫度變化無補償性,全溫度范圍內的電容值變化范圍為+22%/-56%。Y5V表示工作在-30~+85度,整個溫度范圍內偏差-82%~+22%X5R表示工作在-55~+85度,整個溫度范圍內偏差正負15%X7R表示工作在-55~+125度,整個溫度范圍內偏差正負15%。
X7R電容器被稱為溫度穩定型的陶瓷電容器。X7R電容器的容量在不同的電壓和頻率條件下是不同的,它也隨時間的變化而變化,主要應用于要求不高的工業應用,主要特點是在相同的體積下電容量可以做的比較大。Y5V電容器是一種有一定溫度限制的通用電容器,具有很高的介電系數,能較容易做到小體積,大容量,其容量隨溫度變化比較明顯,但成本較低。廣泛應用于對容量,損耗要求不高的場合。NPO電容器是一種最常用的具有溫度補償特性的單片陶瓷電容器。電容溫漂很小,電容量和介質損耗最穩定的電容器之一。適合用于振蕩器、諧振器的槽路電容,以及高頻電路中的耦合電容。
高頻電容和低頻電容的區別:
高頻陶瓷電容器(Ⅰ類瓷介電容器): 容量穩定性很好,介質損耗小、絕緣電阻高、但容量?。恢饕獞糜陔娮釉O(shè)備中的高頻電路和高頻高壓電路。(比如電腦主板和開關電源的二次輸出整流)。
低頻陶瓷電容器 (Ⅱ類瓷介電容器) : 指用鐵電陶瓷作介質的電容器,II類瓷介電容容體積小、容量大、但是穩定性差、損耗大。主要用于低頻旁路、隔直、以及濾波電路等。(比如交流電整流以后的濾波)。
陶瓷電容的種類:
1、按耐壓區分:高壓瓷介電容器(1KVDC以上)、低壓瓷介電容器(500VDC以下)。
2、按結構形式:圓片狀電容器、管狀電容器、矩形電容器、片狀電容器、穿心電容器等。
3、按照介質區分: I類瓷介電容、II類瓷介電容a : I 類瓷介電容:NP0,SL0,COG;b : II 類瓷介電容:X7R,X5R,Y5U,Y5V;
Y5P的溫度補償性能最好,全溫度范圍內的電容值變化范圍為±10%。Y5U對溫度變化無補償性,全溫度范圍內的電容值變化范圍為+22%/-56%。Y5V表示工作在-30~+85度,整個溫度范圍內偏差-82%~+22%X5R表示工作在-55~+85度,整個溫度范圍內偏差正負15%X7R表示工作在-55~+125度,整個溫度范圍內偏差正負15%。
X7R電容器被稱為溫度穩定型的陶瓷電容器。X7R電容器的容量在不同的電壓和頻率條件下是不同的,它也隨時間的變化而變化,主要應用于要求不高的工業應用,主要特點是在相同的體積下電容量可以做的比較大。Y5V電容器是一種有一定溫度限制的通用電容器,具有很高的介電系數,能較容易做到小體積,大容量,其容量隨溫度變化比較明顯,但成本較低。廣泛應用于對容量,損耗要求不高的場合。NPO電容器是一種最常用的具有溫度補償特性的單片陶瓷電容器。電容溫漂很小,電容量和介質損耗最穩定的電容器之一。適合用于振蕩器、諧振器的槽路電容,以及高頻電路中的耦合電容。
高頻電容和低頻電容的區別:
高頻陶瓷電容器(Ⅰ類瓷介電容器): 容量穩定性很好,介質損耗小、絕緣電阻高、但容量?。恢饕獞糜陔娮釉O(shè)備中的高頻電路和高頻高壓電路。(比如電腦主板和開關電源的二次輸出整流)。
低頻陶瓷電容器 (Ⅱ類瓷介電容器) : 指用鐵電陶瓷作介質的電容器,II類瓷介電容容體積小、容量大、但是穩定性差、損耗大。主要用于低頻旁路、隔直、以及濾波電路等。(比如交流電整流以后的濾波)。
